Veiledning for standard og smart 8S BMS kabling
Ta 12 serie og 12 parallelle 18650 batteripakke som et eksempel

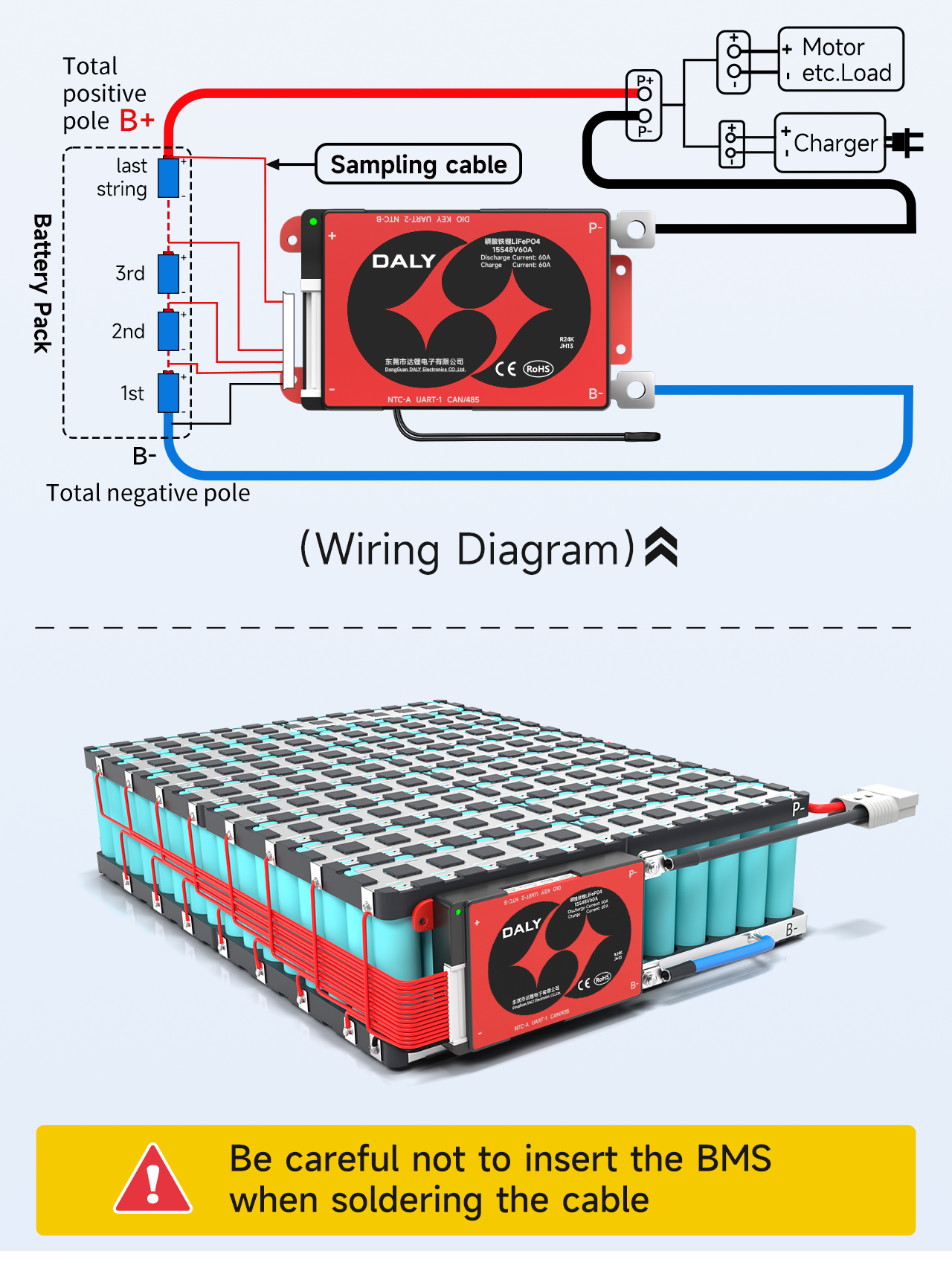

Vær forsiktig så du ikke setter inn beskyttelseskortet når du lodder kabelen
Ⅰ. Merk rekkefølgen på prøvetakingslinjer

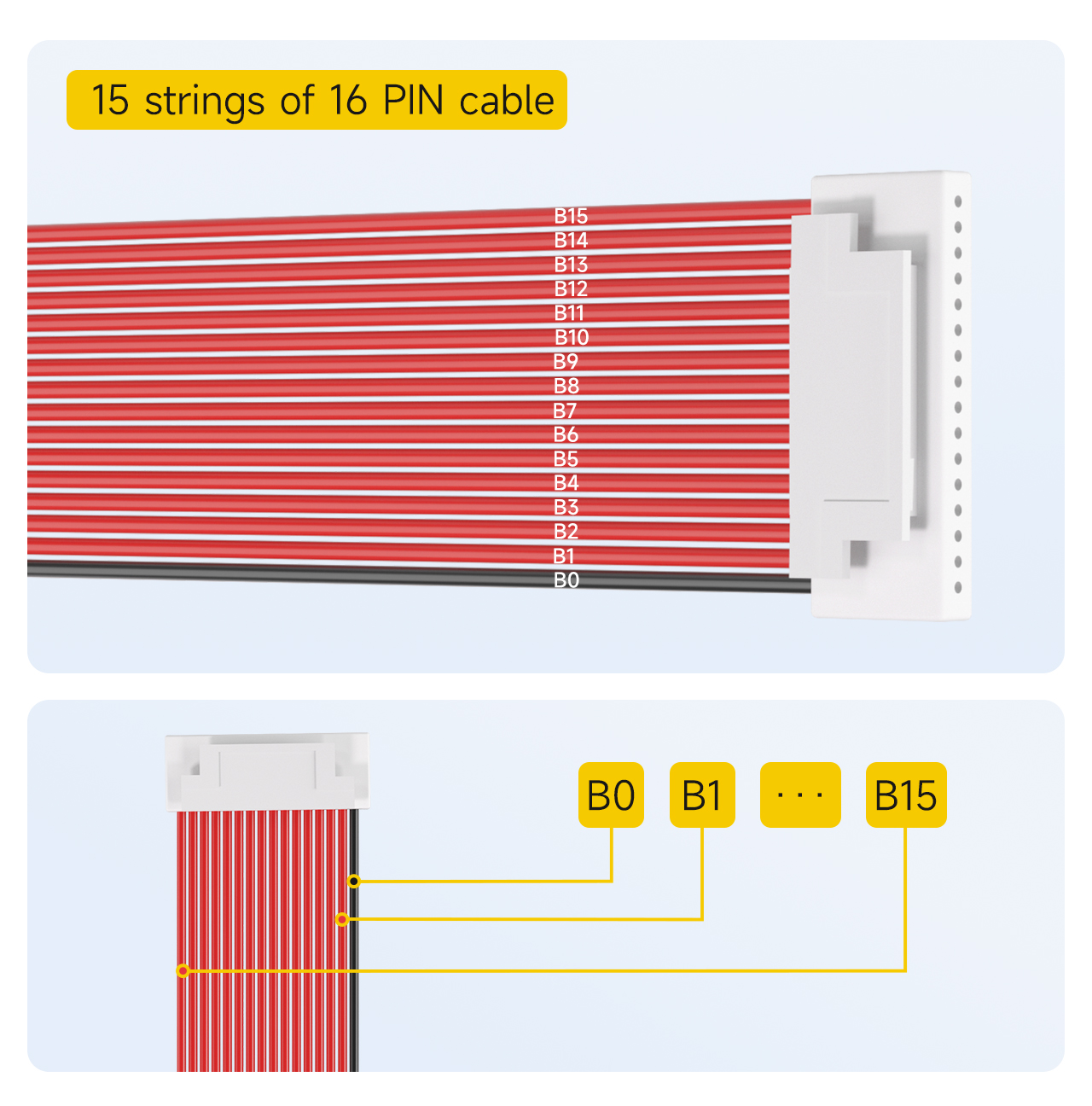

12 strenger av13PIN-kabel
Merk: Standard prøvetakingskabel for12-string beskyttelse bord konfigurasjon er13PIN-kode.
Merk den svarte kabelen som B0.
Den første røde kabelen ved siden av den sorte kabelen er merket som B1
(og så videre, merket sekvensielt)
Inntil den siste røde kabelen, merket som B12.

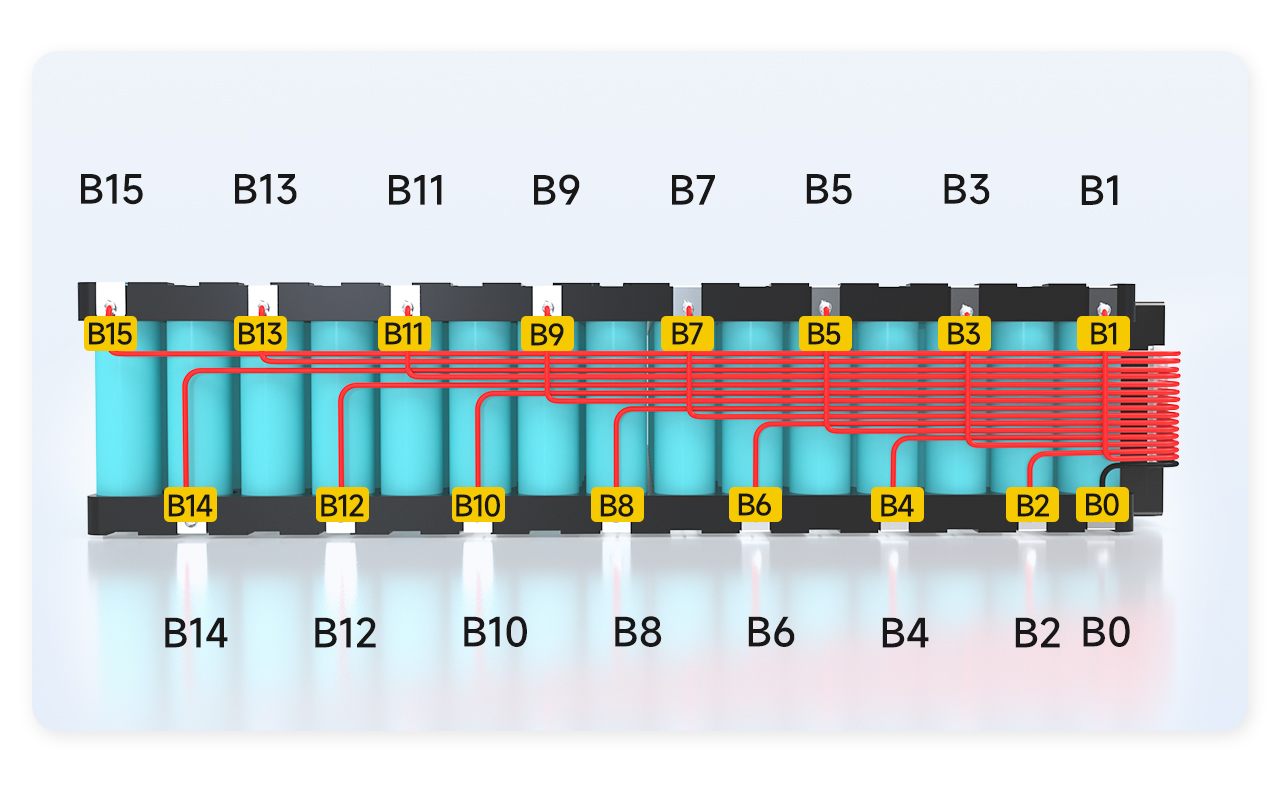

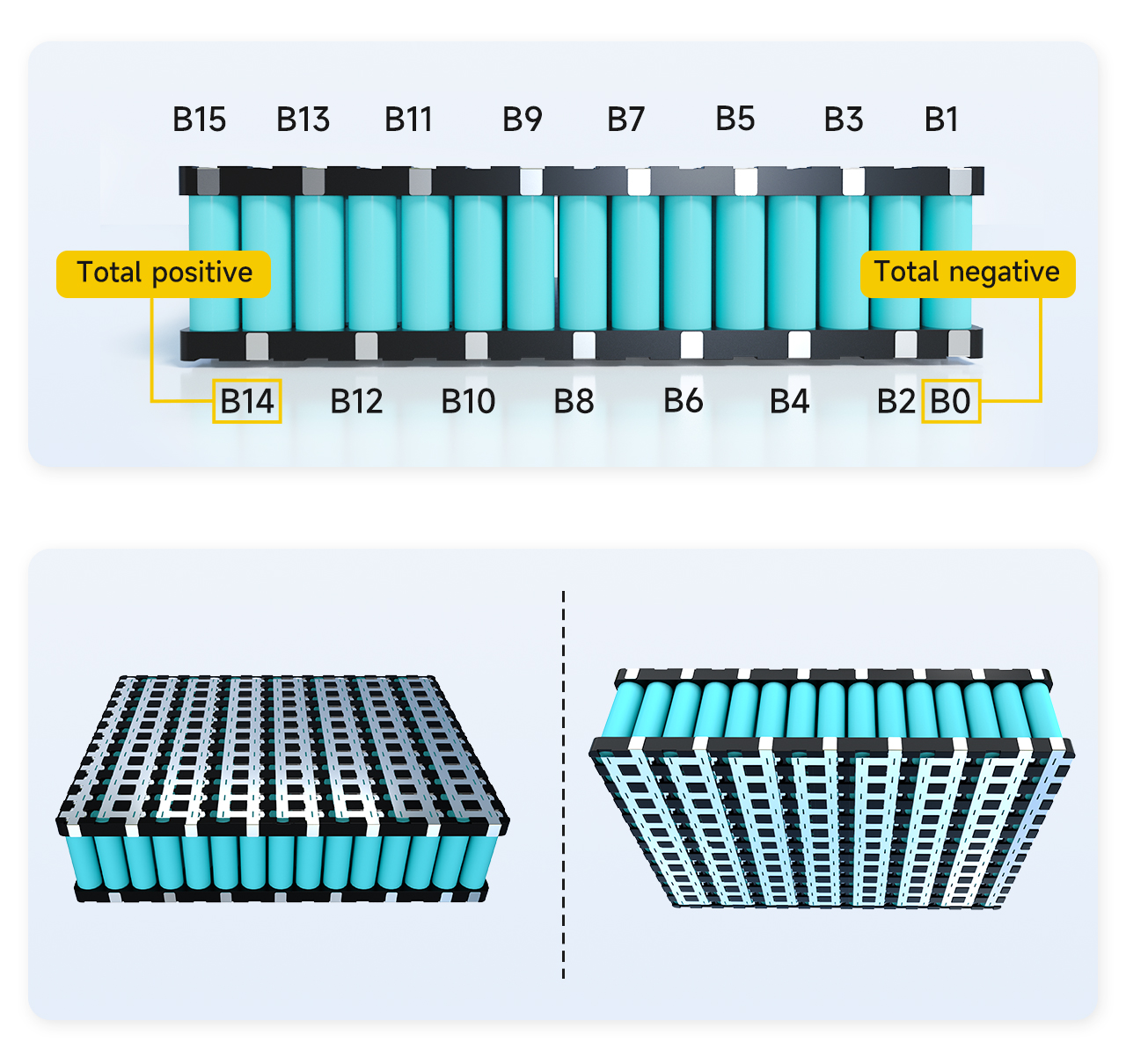

Ⅱ. Merk rekkefølgen på batterisveisepunktene
Finn posisjonen til det tilsvarende sveisepunktet på kabelen, merk først posisjonen til det tilsvarende punktet på batteriet
1. Den totale negative polen til batteripakken er merket som B0
2. Forbindelsen mellom den positive polen til den første batteristrengen og den negative polen til den andre strengen med batterier er merket som B1
3. Forbindelsen mellom den positive polen til den andre batteristrengen og den negative polen til den tredje strengen med batterier er merket som B2
... (og så videre)
12.Forbindelsen mellom den positive polen til11batteristrengen og minuspolen til12batteristrengen er merket som B11.
13. Den positive elektroden til den 12. batteristrengen er merket som B12.
Merk: Fordi batteripakken har totalt 12 strenger, er B12 også den totale positive polen til batteripakken.Hvis B12 ikke er det totale positive stadiet til batteripakken, beviser det at merkingsrekkefølgen er feil, og den må kontrolleres og merkes på nytt.
Ⅲ. Lodding og kabling
1. B0-en til kabelen loddes til B0-posisjonen til batteriet.
2. Kabelen B1 loddes til B1-posisjonen til batteriet.
... (og så videre, sveising i rekkefølge)
13. Kabelen B12 loddes til B12-posisjonen til batteriet.
Ⅳ. Deteksjonsspenning

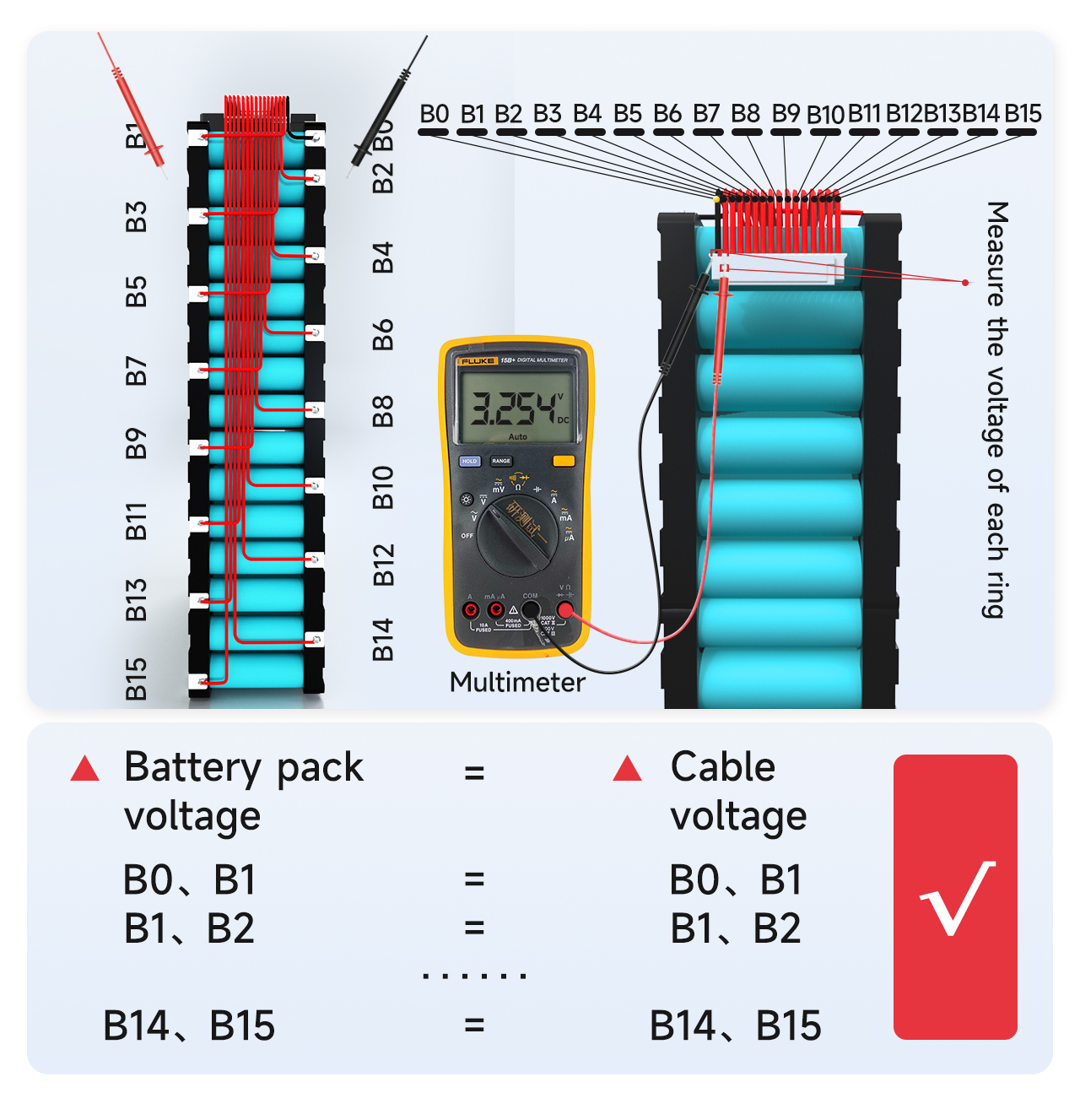

Mål spenningen mellom tilstøtende kabler med et multimeter for å bekrefte at riktig spenning samles opp av kablene.
1. Mål om spenningen til kabelen B0 til B1 er lik spenningen til batteripakken B0 til B1.Hvis det er likt, beviser det at spenningssamlingen er riktig.Hvis ikke, beviser det at oppsamlingsledningen er svakt sveiset, og kabelen må sveises på nytt.Mål analogt om spenningene til andre strenger samles inn riktig.
2. Spenningsforskjellen til hver streng bør ikke overstige 1V.Hvis det overstiger 1V, betyr det at det er et problem med ledningene, og du må gjenta forrige trinn for deteksjon.
Ⅴ. Påvisning av beskyttelsestavlekvalitet
!Sørg alltid for at riktig spenning oppdages før du kobler til beskyttelseskortet!

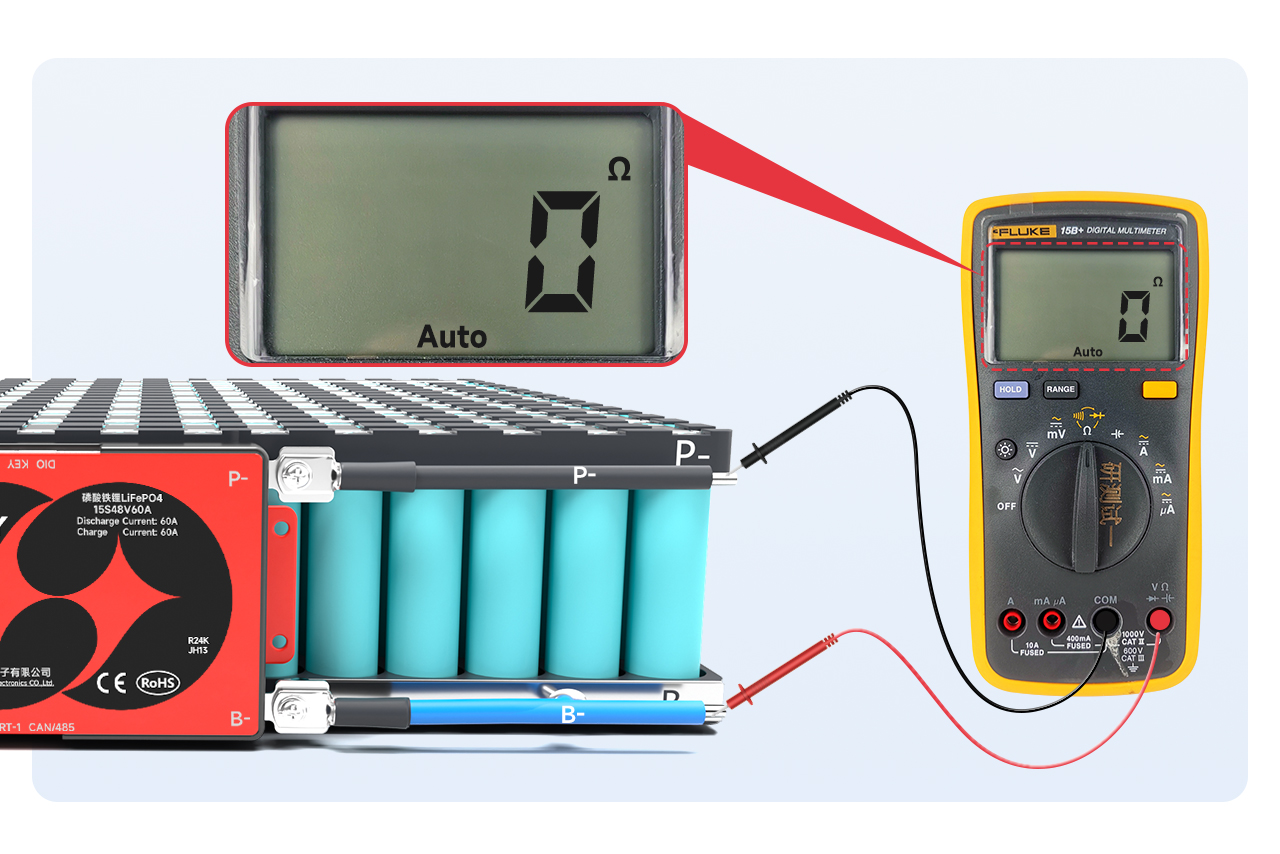

Juster multimeteret til det indre motstandsnivået og mål den indre motstanden mellom B- og P-.Hvis den interne motstanden er tilkoblet, beviser det at beskyttelseskortet er bra.
Merk: Du kan bedømme ledningen ved å se på den indre motstandsverdien.Den interne motstandsverdien er 0Ω, som betyr ledning.På grunn av feilen til multimeteret betyr generelt mindre enn 10Ω ledning;du kan også justere multimeteret til summeren.En pipelyd kan høres.
Legge merke til:
1. Beskyttelseskortet med myk bryter må ta hensyn til ledningen til bryteren når bryteren er lukket.
2. Hvis beskyttelsesstyret ikke gjennomfører, vennligst stopp neste trinn og kontakt salgspersonalet for behandling.
Ⅵ. Koble til utgangslinjen

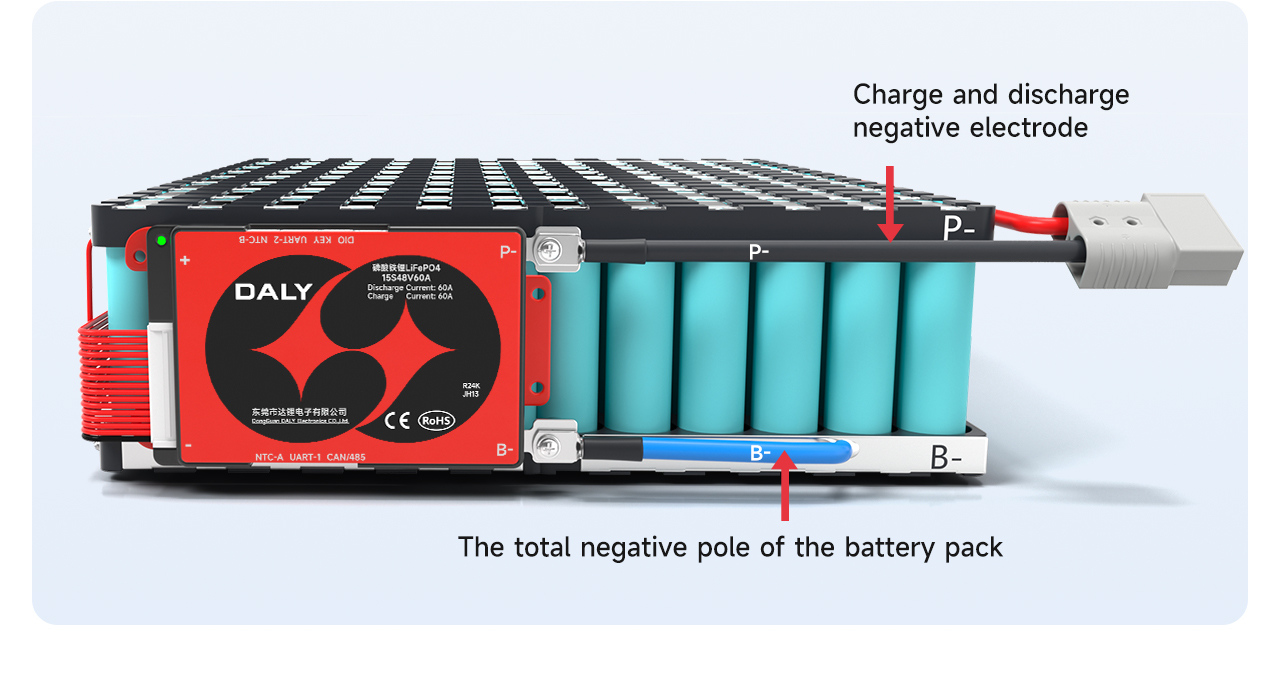

Etter å ha forsikret deg om at beskyttelseskortet er normalt, lodd den blå B- ledningen på beskyttelseskortet til den totale negative B- på batteripakken.P-linjen på beskyttelseskortet er loddet til den negative polen for ladning og utladning.
Etter sveising, kontroller om spenningen til overbeskyttelseskortet stemmer overens med batterispenningen.
Registrer overbordspenning: (B-, P+) spenning = (P-, P+) spenning

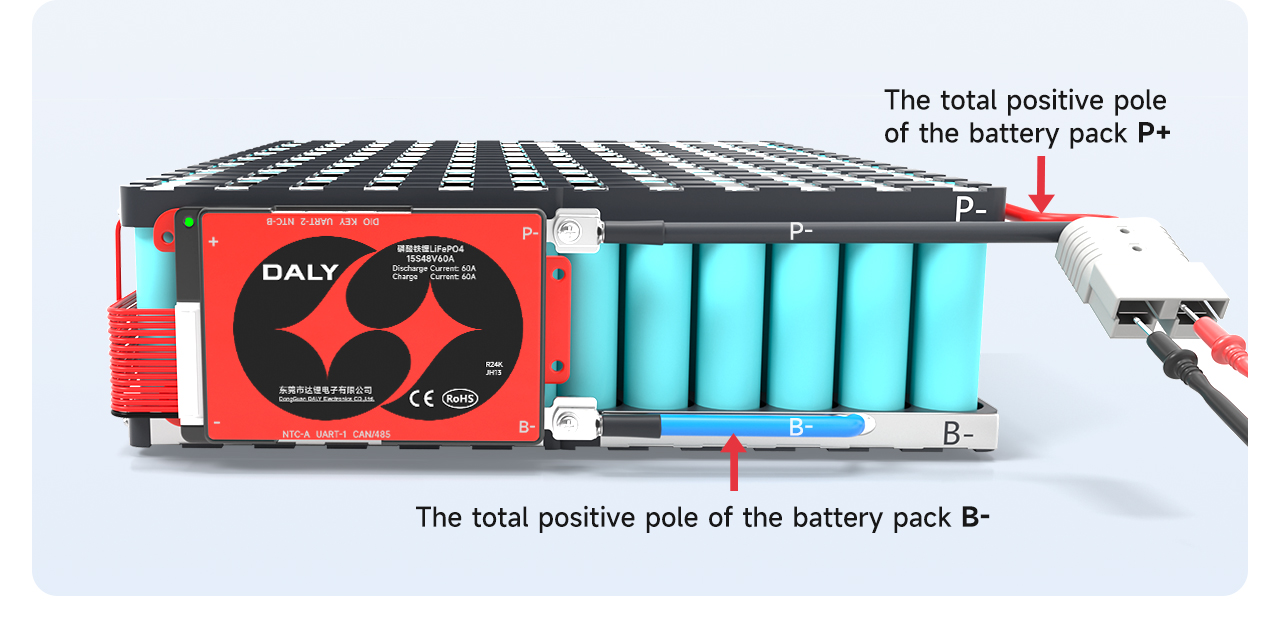

Den positive polen for lading og utlading er direkte forbundet med den totale positive polen til batteripakken.
Merk: Ladeporten og utløpsporten til det delte beskyttelseskortet er atskilt, og den ekstra C-linjen (vanligvis indikert med gult) må kobles til laderens negative pol;P-linjen er koblet til utladningens negative pol.

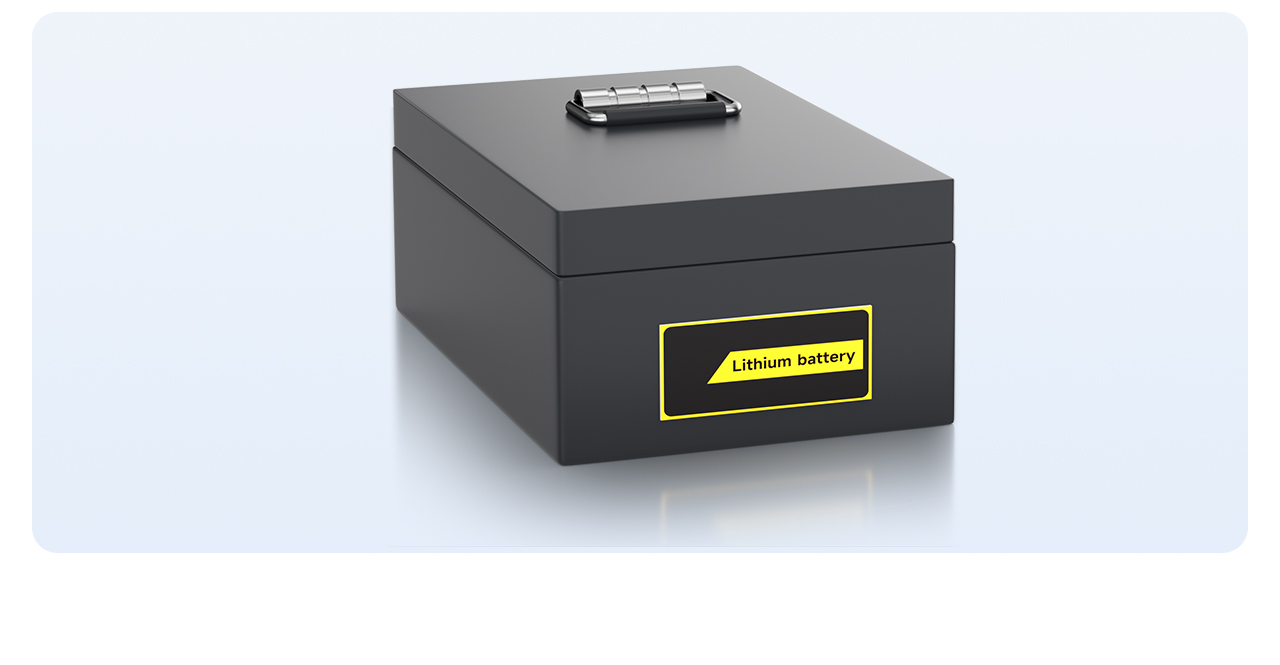

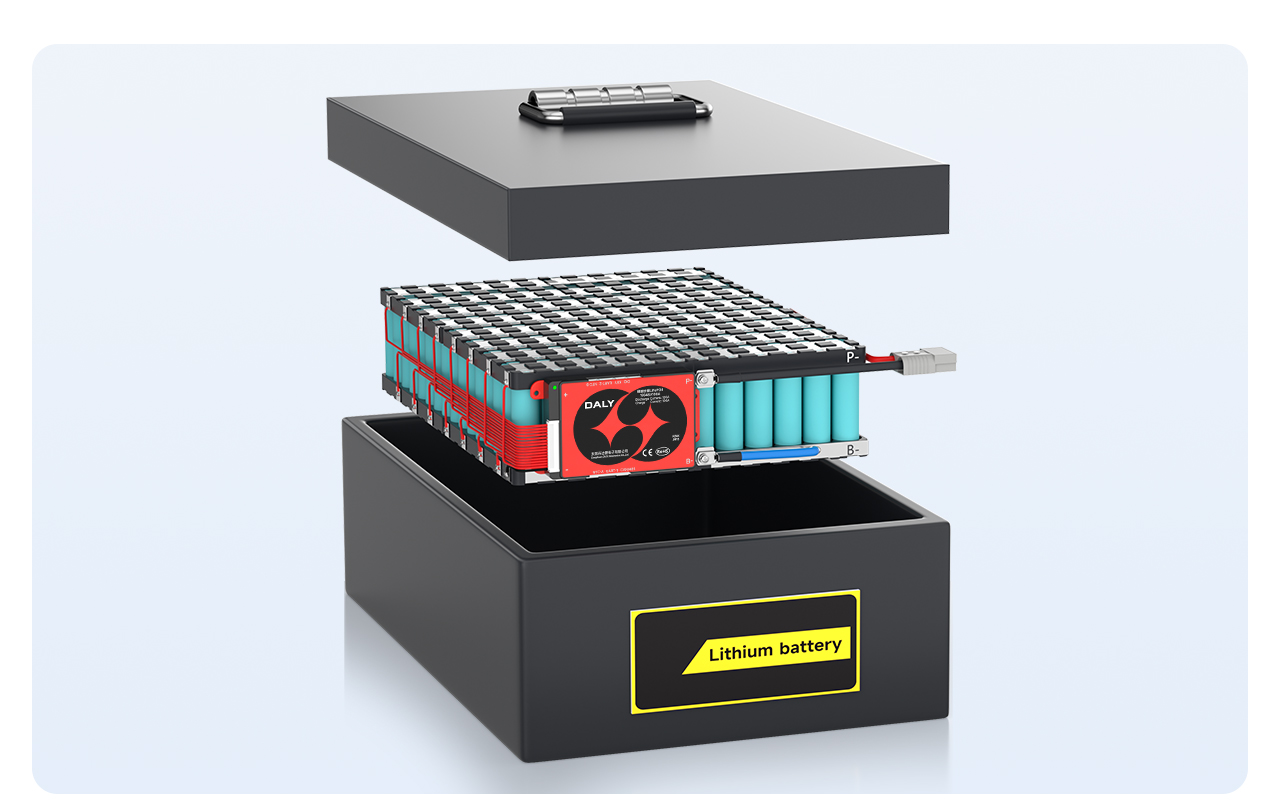

Plasser til slutt batteripakken inne i batteriboksen, og en ferdig batteripakke settes sammen
